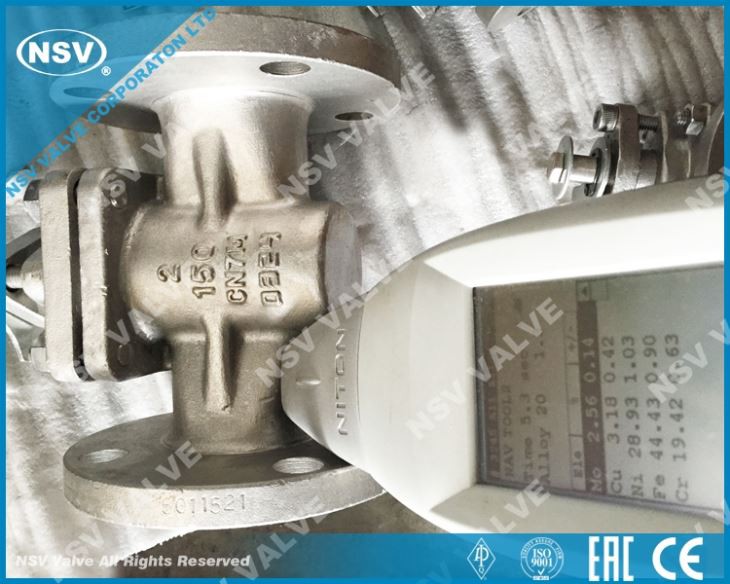

CN7M 플러그 밸브

NSV CN7M 플러그 밸브는 밸브 본체 내부에서 회전하여 밸브를 통한 흐름을 제어 할 수있는 원통형 또는 원추형 테이퍼 형 "플러그"가있는 밸브이며 60degC 이하의 모든 농도의 질산에 대한 우수한 내식성 및 가열 된 희석 산화물입니다. 그것은 아세트산 알칼리, 묽은 염산, 묽은 불산, 묽은 황산 및 인산을 처리하는 화학 공정으로 정유를 위해 사용됩니다.

• 적용 가능한 기준
  설계 표준 : API 599,6D, ASME B16.34
  대면 : ASME B16.10
  엔드 플랜지 : ASME B16.5
  맞대기 용접 끝 : ASME B16.25
  검사 및 테스트 : API 598, API 6D

• 제품 범위
  크기 : 1/2 "~ 14"(DN15 ~ DN350)
  등급 : 150lb ~ 900LB

몸 물자 : Alloy20 (A351 CN7M)
플러그 재질 : Alloy20 (A351 CN7M)
슬리브 (시트) 재질 : PTFE
작동 : 레버, 기어, 전기, 공압, 유압

• 디자인 특징
  감소 된 포트 또는 전체 포트
  견고한 헤비 듀티 바디
  큰 포트 개구부

비 윤활

구조적 특징

1. 슬리브 플러그 밸브의 구성

기본 구조는 플러그, 슬리브, 바디입니다. 본체 내부에 슬리브가 삽입되어 고정됩니다. 테이퍼 형 플러그가 슬리브에 삽입되고 슬리브가 부드러운 시트 역할을하며, 표면을 밀봉하는 플러그를 완전히 둘러싸고 유동 경로에 불필요한 공간을 허용하지 않습니다. 플러그가 90도 회전합니다. 본체 포트와 정렬되면 흐름이 열립니다. 플러그 포트가 몸체 포트와 수직이되도록 플러그를 돌리면 흐름이 차단됩니다. 폐쇄 된 위치에있는 동안 플러그에 보관 된 매체는 플러그 포트에만 포함되며 밸브가 다시 열리면 흐름 밖으로 플러시합니다. 그리고 남아있다.

PTFE는 고급 엔지니어링 재료 임에도 불구하고 플라스틱 재료입니다. 모든 플라스틱에는 차가운 흐름이 있습니다.; 더 높은 온도 볼륨 증가에서, 저압 영역으로 탈출하고 온도, 압력을 제거한 후에도 원래 위치로 돌아 가지 마십시오. 그러나 그들이 구속되면 냉기 흐름이되지 않을 것입니다. 상한 및 하한 및 360 포트 립. 오목한 벽은 온도로 인해 체적이 증가 할 때 팽창 된 체적 PTFE의 흡수로 작용합니다.

플러그가 테이퍼되었습니다. 모 놀리 식 디자인. 1mm를 낮추면 측면 압력 벡터가 생성됩니다. 압력에 의존하여 고체가 불안정하지 않음 플러그 자체만으로 본체 부식 속도보다 저항력이 향상되도록 재료를 업그레이드 할 수 있습니다.

플러그 구성을 수용하도록 슬리브도 테이퍼 형입니다. PTFE 포트는 상단, 하단 및 금속 포트 립으로 생성 된 빈 공간에 꼭 맞습니다. PTFE 재질은 충분히 견고하고 탄력적이며 충분히 탄성이 있습니다. 내식성. 온도, 압력. 고 방사능 환경, 고온, 여러 가지 다른 재료가 사용됩니다.

제로 누설

누설이없는 스템 실링은 Threefold Stem Sealing System에 의해 달성됩니다.
1 차 밀봉은 슬리브에 의해 제공됩니다. 밸브 커버가 없어도 누설이 발생하지 않도록 밀봉이 너무 단단합니다. 2 차 및 3 차 씰 (상부 씰 패키지)은 델타 링과 RTFE (Rein forced Teflon)로 제작 된 다이어프램으로 제공됩니다. 밀봉은 또한 너무 단단하여 슬리브가 없어도 누출이 관찰되지 않습니다.

자주하는 질문

1.Q : 회사의 브랜드를 제공 할 수 있습니다 무엇입니까?

: NSV 또는 OEM 서비스

2.Q : 담당자에게 연락하는 방법을 알고 싶습니다.

A : 회사의 대표 전화 번호 (86-577-67378616)로 전화 할 때 특별한 상황이 없으면 영업 팀에서 전화를받습니다. 문의 사항을 알려 주시면 담당자에게 전달해 드리겠습니다. 개인 전화 번호가 필요한 경우 전화 통화 직후 담당자에게 문의해야합니다.

3. Q : 밸브 보증?
A : 당사의 밸브 보증 기간은 배송일로부터 18 개월 또는 설치 후 12 개월 중 빠른 날짜이어야합니다.

4. Q : 나는 어떻게 인용을 얻어서 좋습니까?

A : 홈페이지의 "문의하기"또는 "피드백"을 통해 구체적으로 요청하려는 제품 사양을 준비하여 견적을 요청하면 최대한 빨리 회신 해 드리겠습니다. 홈페이지 내용이없는 경우 전화 (86-577-67378616) 또는 팩스 (86-577-67372367)를 통해 문의 할 수 있습니다.

5. Q : moq가 있습니까?

A : 아니오. 우리는 1 세트를 수락 할 수 있지만 주문 가격이 $ 2000.00 이내이면 추가 비용 $ 150.00 (수출 과정)이 있습니다.
