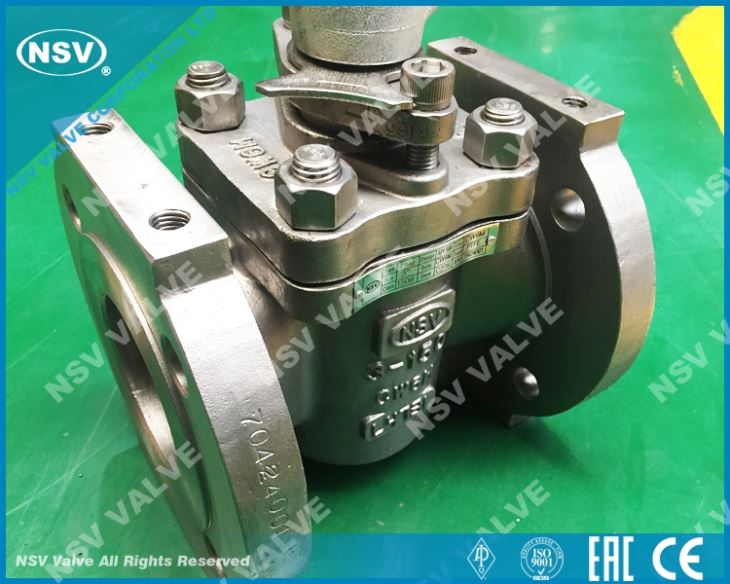

CW6M 슬리브 플러그 밸브

NSV A494 CW6M 슬리브 플러그 밸브는 밸브 본체 내부에서 회전하여 밸브를 통한 흐름을 제어 할 수있는 원통형 또는 원추형 테이퍼 형 "플러그"가있는 밸브입니다. 산화제, 포름산, 아세트산 무수물을 처리하는 공정을위한 플러그 밸브 적용 재료. ..

문의 보내기

제품 소개

NSV A494 CW6M 슬리브 플러그 밸브는 밸브 본체 내부에서 회전하여 밸브를 통한 흐름을 제어 할 수있는 원통형 또는 원추형 테이퍼 형 "플러그"가있는 밸브입니다. 또한, 습식 염소 가스 및 이산화 염소와 같은 산화 환경 하에서 우수한 저항성을 갖는 불화물을 처리하는 화학 공정에 대해서도; 아세트산 및 해수와 같은 유기물 및 염화물에 대한 내성.

적용 가능한 기준

설계 표준 : API 599,6D, ASME B16.34
대면 : ASME B16.10
엔드 플랜지 : ASME B16.5
맞대기 용접 끝 : ASME B16.25
검사 및 테스트 : API 598, API 6D

제품 범위
크기 : 1/2 "~ 14"(DN15 ~ DN350)
등급 : 150lb ~ 900LB

몸 물자 : A494 CW6M

플러그 재질 : A494 CW6M
슬리브 (시트) 재질 : PTFE
작동 : 레버, 기어, 전기, 공압, 유압

디자인 특징
감소 된 포트 또는 전체 포트
견고하고 튼튼한 본체
큰 포트 개구부

비 윤활

구조적 특징

슬리브 플러그 밸브의 구성

기본 구조는 플러그, 슬리브, 바디입니다. 본체 내부에 슬리브가 삽입되어 고정됩니다. 테이퍼 형 플러그가 슬리브에 삽입되고 슬리브가 연약한 시트 역할을하며, 표면을 밀봉하는 플러그를 완전히 둘러싸고 유동 경로에 불필요한 공간을 허용하지 않습니다. 플러그가 90도 회전합니다. 본체 포트와 정렬되면 흐름이 열립니다. 플러그 포트가 몸체 포트와 수직이되도록 플러그를 돌리면 흐름이 차단됩니다. 폐쇄 된 위치에있는 동안 플러그에 보관 된 매체는 플러그 포트에만 포함되며 밸브가 다시 열리면 흐름 밖으로 플러시합니다. 그리고 남아있다.

PTFE는 고급 엔지니어링 재료 임에도 불구하고 플라스틱 재료입니다. 모든 플라스틱에는 차가운 흐름이 있습니다.; 더 높은 온도 볼륨 증가에서, 저압 영역으로 탈출하고 온도, 압력을 제거한 후에도 원래 위치로 돌아 가지 마십시오. 그러나 그들이 구속되면 냉기 흐름이되지 않을 것입니다. 상한 및 하한 및 360 포트 립. 오목한 벽은 온도로 인해 체적이 증가 할 때 팽창 된 체적 PTFE의 흡수로 작용합니다.

플러그가 테이퍼되었습니다. 모 놀리 식 디자인. 1mm를 낮추면 측면 압력 벡터가 생성됩니다. 압력에 의존하여 고체가 불안정하지 않음 플러그 자체만으로 본체 부식 속도보다 저항력이 향상되도록 재료를 업그레이드 할 수 있습니다.

플러그 구성을 수용하도록 슬리브도 테이퍼 형입니다. PTFE 포트는 상단, 하단 및 금속 포트 립으로 생성 된 빈 공간에 꼭 맞습니다. PTFE 재질은 충분히 견고하고 탄력적이며 충분히 탄성이 있습니다. 내식성. 온도, 압력. 고 방사능 환경, 고온, 여러 가지 다른 재료가 사용됩니다.
