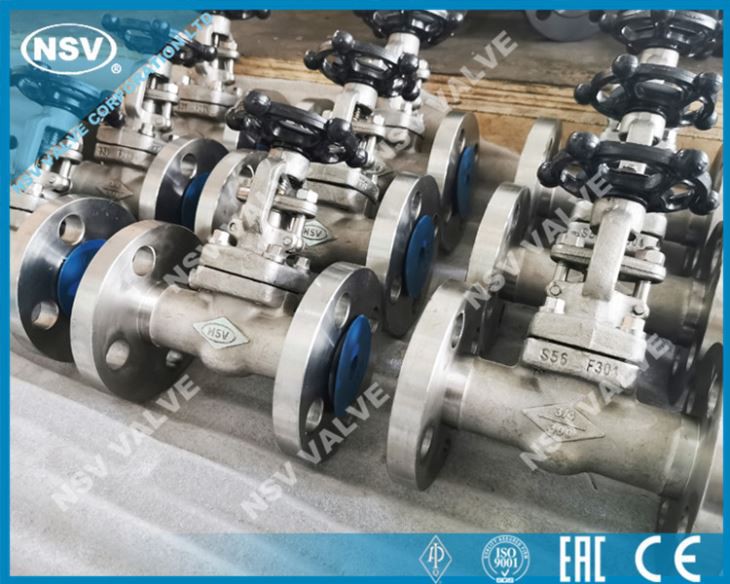

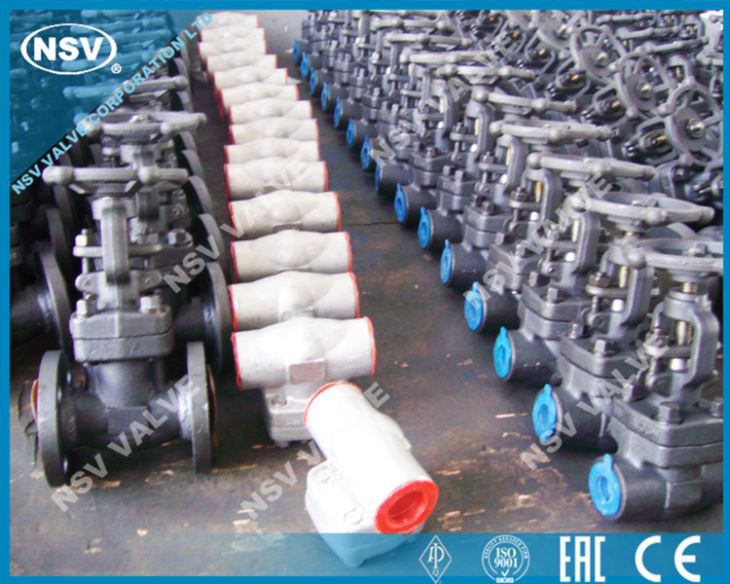

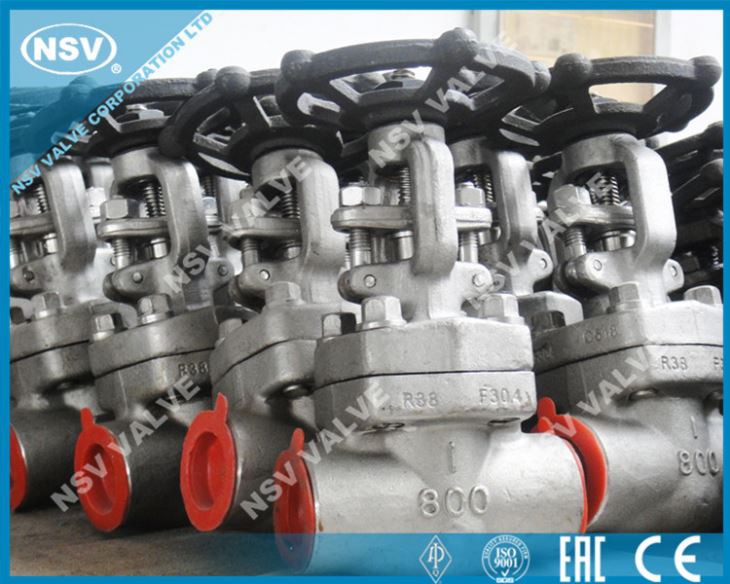

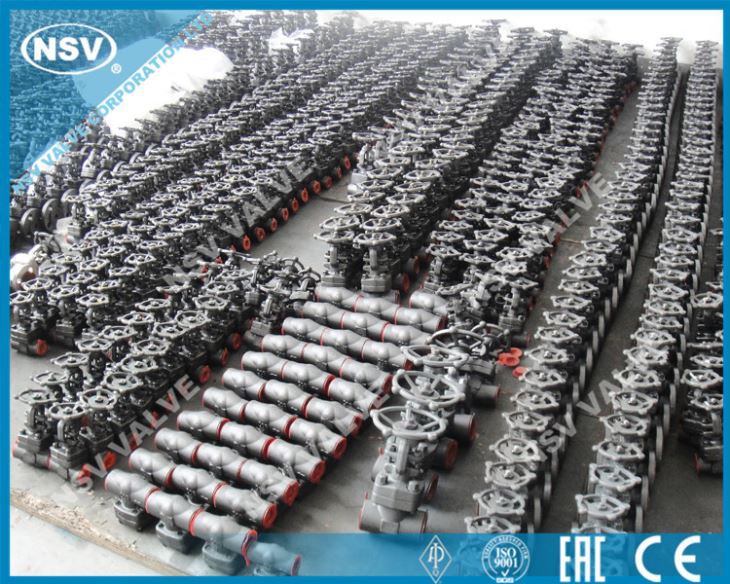

볼트 형 보닛 단조 게이트 밸브
제품 세부 정보
NSV 볼트 형 보닛 단조 게이트 밸브는 최대 수명과 신뢰성을 제공하도록 설계 및 제조되었습니다. 고객의 요구 사항에 따라 전체 포트 또는 축소 포트가 될 수 있습니다. 밸브는 모든 바디 / 보닛 재료 및 트림으로 제공됩니다.
적용 가능한 기준
설계 표준 : API 602, ASME B16.34, BS 5352, DIN3352
대면 : ASME B16.10, EN 558, DIN3202
엔드 플랜지 : ASME B16.5, DIN2533
맞대기 용접 끝 : ASME B16.25, DIN3239
소켓 용접 끝 : ASME B16.11
나사산 끝 : ASME B1.20.1
검사 및 테스트 : API 598, DIN3230
제품 범위
크기 : 1/2 "~ 2"(DN15 ~ DN50)
등급 : ANSI 150lb ~ 1500lb
몸 물자 : A105, LF2, F91, F11, F22, F304, F304L, F316, F316L, F321, F51, 합금 강철 등등.
트림 : API 602 당
조작 : 핸드 휠
디자인 특징
솔리드 웨지 게이트
전체 포트 또는 축소 포트 디자인
볼트 보닛 (BB)
플랜 지형, BW, SW 또는 NPT 끝
표준 재료 사양
| 아니. | 부품 이름 | CS에서 ASTM으로 | ASTM으로 AS | SS에서 ASTM으로 | |
타입 A105 | 타입 F22 | 타입 F304 (L) | 타입 F316 (L) | ||
1 | 몸 | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | 좌석 링 | A276420 | A276 304 | A276 304 (L) | A276316 (L) |
삼 | 쐐기 | A276 430 & 410 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
4 | 줄기 | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
5 | 틈 메우는 물건 | 골판지 SS + 흑연 | SS + PTFE | ||
6 | 보닛 | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
7 | 보닛 볼트 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 핀 | A276420 | A276 304 | ||
9 | 선 | A276 410 | A182 F304 (L) | A182 F316 (L) | |
10 | 글 랜드 아이 볼트 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 글 랜드 플랜지 | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) |
12 | 글 랜드 너트 | A194 하반기 | A194 4 | A194 8 | A194 8M |
13 | 요크 너트 | A276420 | |||
14 | HWLock 너트 | A194 하반기 | A194 4 | A194 8 | A194 8M |

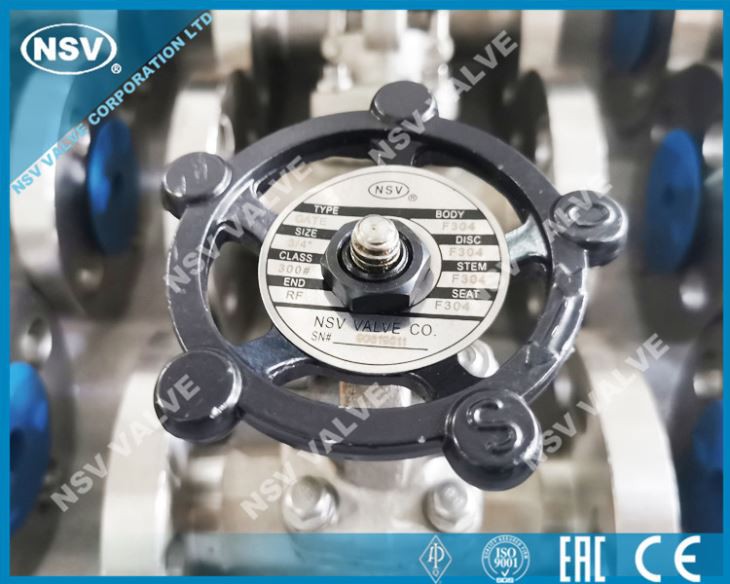

15 | 명찰 | SS | |||
16 | 핸드 휠 | A197 | |||
17 | 베어링 개스킷 | A473 431 | |||
18 | 줄기 포장 | 유연한 흑연 | PTFE | ||
적당한 매체 | WOGetc | WOGetc | HNO3, CH3OOH 등 | ||
적당한 온도 | -29 ℃ -425 ℃ | -29 ℃ -550 ℃ | -29 ℃ -550 ℃ | ||
참고 : 기타 자료는 요청시 제공 가능합니다. CS = 탄소강; AS = 합금강; SS = 스테인레스 스틸.
구조적 특징
1. 고압 온도 서비스를위한 작지만 견고한 디자인.
2. 견고한 CoCr 합금 웨지 (옵션)는 마찰이 적고 수명이 길다.
3. 패킹 링은 4000psi로 사전 압축되어 높은 무결성을 제공합니다.
자주하는 질문
1. Q : 당신의 회사는 제조 브랜드?
: NSV 또는 OEM 서비스
2. Q : u 제공 샘플, 무료 또는 추가?
A : 그렇습니다, 우리는 그것의 가치 때문에 견본을 제안 할 수있었습니다, 우리는 무료 샘플을 그 작은 가치를 공급하고 당신은 운임을 줄 수 있습니다, 또한 질을 검사하기 위하여 우리 공장을 방문하는 환영.
3. Q : moq가 있습니까?
A : 아니오. 우리는 1 세트를 수락 할 수 있지만 주문 가격이 $ 2000.00 이내이면 추가 비용 $ 150.00 (수출 과정)이 있습니다.
| 상표 | NSV 또는 OEM 서비스 |
밸브 타입 | 게이트 밸브 |
밸브 재질 | 캐스트 스틸, 스테인레스 스틸, 특수 합금 등 |
구조 | 문 |
밸브 테스트 | 납품의 앞에 시험되는 100 % 년 양 |
밸브 보증 | 선적 후 18 개월 및 설치 후 12 개월 |
밸브 전달 | 15-30 일 |
밸브 샘플 | NSV 밸브로 제공되는 샘플 |
밸브 색상 | 공장 표준 또는 고객 특별 요청으로 |
밸브 포장 | 합판 케이스 |
MOQ | 1 세트 |
밸브 인증서 | API6D / CE / ISO9001 |
원산지 | 중국 저장성 (본토) |
납품 세부 사항 : | 결제 후 15-30 일 내에 배송 |
포트 | 상해 또는 닝보 |
지불 조건 | T / T, 서부 동맹, L / C, |
