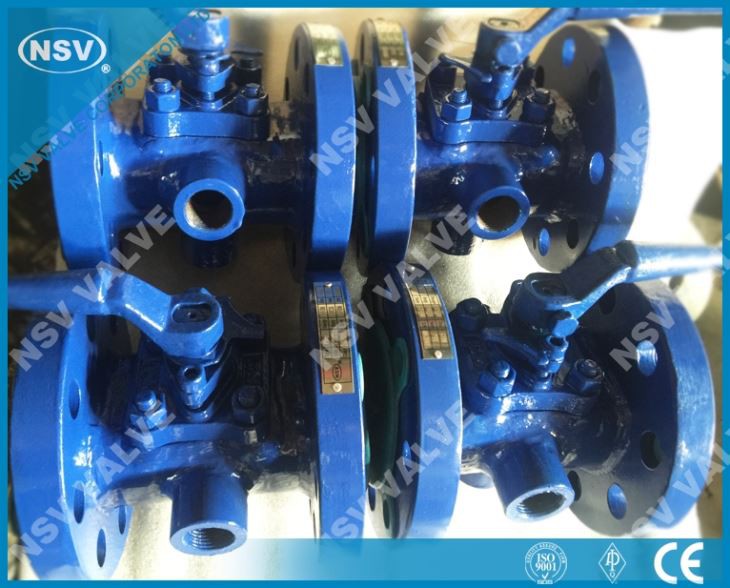

재킷 슬리브 플러그 밸브
제품 세부 정보
NSV 재킷 플러그 밸브는 지정된 온도 범위 내에서 미디어가 필요한 특수 화학 서비스를 제어하도록 설계되었습니다. 스팀 자켓 디자인은 본체의 미디어가 냉각되는 것을 방지합니다. 냉각 매체가 단단해지면 트림 부품, 플러그 및 스템이 작동하기가 매우 어려워집니다. 스팀 재킷은 밸브의 필요한 온도를 유지합니다.
적용 가능한 기준
설계 표준 : API 599,6D, ASME B16.34
대면 : ASME B16.10
엔드 플랜지 : ASME B16.5
맞대기 용접 끝 : ASME B16.25
검사 및 테스트 : API 598, API 6D
제품 범위
크기 : 1/2 "~ 14"(DN15 ~ DN350)
등급 : 150lb ~ 300LB
바디 재질 : 탄소강
플러그 재질 : 탄소강
소매 물자 : PTFE

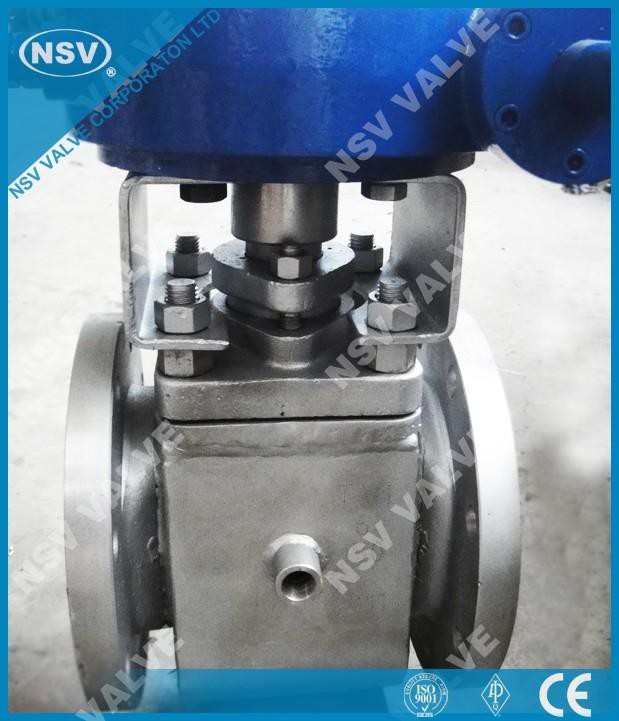

작동 : 레버, 기어, 전기, 공압, 유압
디자인 특징
감소 된 포트 또는 전체 포트
견고하고 튼튼한 본체
큰 포트 개구부
비 윤활
구조적 특징

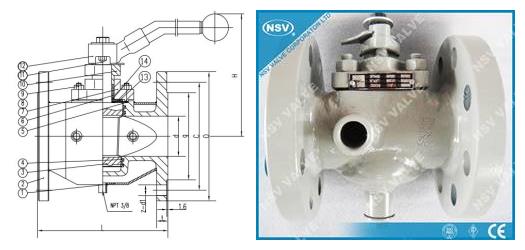

1. 재킷 슬리브 플러그 밸브의 건설

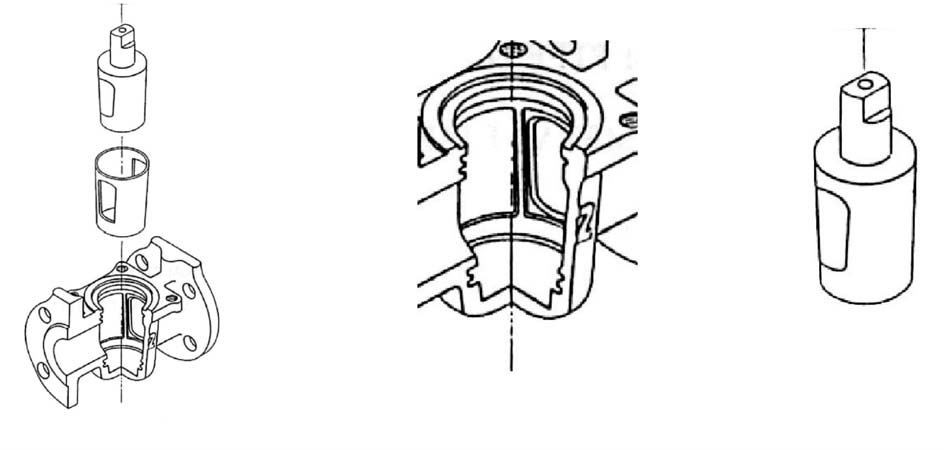

기본 구조는 플러그, 슬리브, 바디입니다. 본체 내부에 슬리브가 삽입되어 고정됩니다. 테이퍼 형 플러그가 슬리브에 삽입되고 슬리브가 연약한 시트 역할을하며, 표면을 밀봉하는 플러그를 완전히 둘러싸고 유동 경로에 불필요한 공간을 허용하지 않습니다. 플러그가 90도 회전합니다. 본체 포트와 정렬되면 흐름이 열립니다. 플러그 포트가 몸체 포트와 수직이되도록 플러그를 돌리면 흐름이 차단됩니다. 폐쇄 된 위치에있는 동안 플러그에 보관 된 매체는 플러그 포트에만 포함되며 밸브가 다시 열리면 흐름 밖으로 플러시합니다. 그리고 남아있다.
PTFE는 고급 엔지니어링 재료 임에도 불구하고 플라스틱 재료입니다. 모든 플라스틱에는 차가운 흐름이 있습니다.; 더 높은 온도 볼륨 증가에서, 저압 영역으로 탈출하고 온도, 압력을 제거한 후에도 원래 위치로 돌아 가지 마십시오. 그러나 그들이 구속되면 냉기 흐름이되지 않을 것입니다. 상한 및 하한 및 360 포트 립. 오목한 벽은 온도로 인해 부피가 증가 할 때 PTFE의 팽창 된 부피를 흡수하는 역할을합니다.
제로 누설

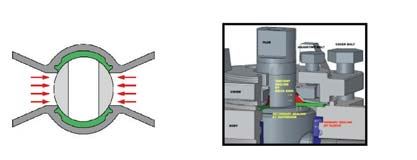

누설이없는 스템 실링은 Threefold Stem Sealing System에 의해 달성됩니다.
1 차 밀봉은 슬리브에 의해 제공됩니다. 밸브 커버가 없어도 누설이 발생하지 않도록 밀봉이 너무 단단합니다. 2 차 및 3 차 씰 (top seal package)은 델타 링과 RTFE (Rein forced Teflon)로 만들어진 다이어프램에 의해 제공됩니다. 밀봉은 또한 너무 단단하여 슬리브가 없어도 누출이 관찰되지 않습니다.
자주하는 질문
1. Q : 어떻게 회사 카탈로그?
A : 참고로 기본 카탈로그는 홈페이지의 " Download> E-Catalog "와 동일합니다. 인쇄 자료가 필요하거나 PQ 자료와 같은보다 구체적인 데이터를 요청하려면 영업 팀에 문의하십시오.
2. Q : 당신의 회사는 대리인 / 유통 업체를 제외하고 중국?
: 현재, 우리는 에이전트 인도네시아, 싱가포르, 캐나다, 멕시코, 이라크, 환영합니다 문의 환영합니다.
3. Q :“NSV”밸브는 최종 사용자에게 공급됩니까?
: 예, 그냥 PETROKIMIA GRESIK 인도네시아, BP 이라크, 에스파냐 모 바라케 스틸이란 등
4. Q : 대행사로 등록하고 싶습니다.?
A : 회사의 기관으로 등록하려면 정의 된 검사 및 관리자의 승인이 필요합니다. 구체적인 신청 방법은 영업팀에 문의하십시오. 회사 대행사로 등록하면 "기관 인증"이 발행됩니다.
: 우리는 제조,하지만 우리의 공장 이름 NSV 이름 우리는 전문 승진 NSV 브랜드 최고의 서비스, 또한 많은 최종 사용자 성공.
