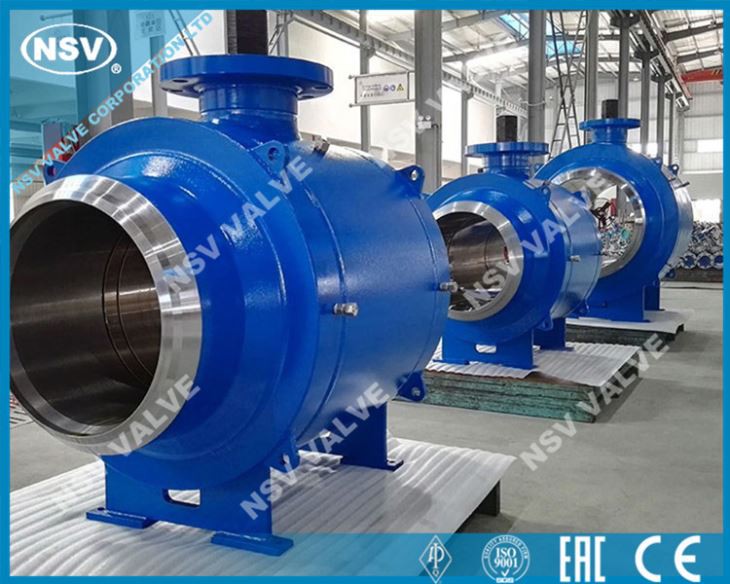

BW 완전 용접 볼 밸브

NSV 완전 용접 볼 밸브는 구형 및 원통형 유형이 될 수 있습니다. 보통 구형 유형은 본체에 하나의 용접 이음새가 있으며 원통형 유형은 본체에 두 개의 용접 이음새가 있습니다. 단일 용접 이음새가있는 구형 본체는 두 조각으로 통합 될 수 있습니다. 원주 용접으로 용접.

문의 보내기

제품 소개

제품 세부 정보

NSV 완전 용접 볼 밸브는 구형 및 원통형 유형이 될 수 있습니다. 보통 구형 유형은 본체에 하나의 용접 이음새가 있으며 원통형 유형은 본체에 두 개의 용접 이음새가 있습니다. 단일 용접 이음새가있는 구형 본체는 두 조각으로 통합 될 수 있습니다. 원주 용접으로 용접.

두 배 용접 솔기 완전히 용접 된 공 벨브의 몸은 3 개 조각으로 구성되고, 2 개의 원형과 평행 한 용접 솔기, 비 교차하는 용접 솔기가 있습니다. 맞대기 용접 단부는 증착 된 금속의 양을 줄이기 위해 응력이 낮고 간극이 좁은 SAW 공정으로 설계되었습니다. 탄소 당량은 엄격하게 통제됩니다. 용접시, 예열 및 층간 온도는 엄격히 제어되어 충족됩니다.
용접 후 몸체 설계 표준의 인성 및 응력 요구 사항

적용 가능한 기준
설계 표준 : API 6D, ASME B16.34, BS 5351, API 608, MSS SP-72
대면 : ASME B16.10, API 6D, EN 558
맞대기 용접 끝 : ASME B16.25
검사 및 테스트 : API 598, API 6D

제품 범위
크기 : 2 "~ 36"(DN50 ~ DN900)
등급 : ANSI 150lb ~ 1500lb
몸 물자 : ASTM A105, ASTM A182 F304 (L), A182 F316 (L) 등
트림 : A105 + ENP, 13Cr, F304, F316
작동 : 레버, 기어, 전기, 공압, 유압 액추에이터

디자인 특징
전체 포트 또는 축소 포트
트러 니언 장착 볼
방폭 스템
이중 블록 및 블리드

구조적 특징

1. 일체형 밸브 구조
단조 강철로 용접됩니다. 단조 재료는 ASME 비파괴 적 결함 검출 요건에 따라 초음파 검사를 받는다. 연결면의 용접 경사는 액체 침투 검사를받습니다.

2. 전 이관의 용접
완전히 용접 된 파이프 라인 볼 밸브를 제조하는 동안, 전이 파이프는 용접 엔드 밸브를 위해 용접 될 수있다. 전이 파이프는 사용자 요구 사항에 따라 사용자 또는 회사가 공급할 수 있습니다. 주문할 때 전환 파이프 직경과 길이 A를 표시하십시오.
