플러그 밸브 vs. 모든 밸브
플러그 밸브 :
원피스 탑 엔트리 디자인의 플러그 밸브는 원피스 탑 엔트리 볼 밸브와 많은 유사점이 있습니다. 엄밀히 말하면 볼 밸브와 플러그 밸브는 비슷한 기능과 특성으로 인해 같은 유형의 밸브이며 두 가지 모두 매우 다양한 응용 분야를 가지고 있습니다. 오늘 우리는 플러그 밸브와 볼 밸브의 차이점을 소개합니다.
콕 밸브, 회전식 플러그 밸브라고도하는 플러그 밸브는 일종의 구식 밸브입니다. 밸브의 "플러그"(대부분 원뿔형 또는 실린더 형)와 실링의 원뿔형 구멍 표면의 본체가 결합되어 밸브의 중심선 주위의 플러그 본체에 따라 이동하여 개폐가 이루어집니다. 주로 매체의 절단, 분배 및 흐름을 변경하는 데 사용됩니다. 플러그 밸브는 구조가 간단하고 크기가 작습니다. 90 % 회전만으로 열고 닫을 수 있습니다. 저압, 소 직경 및 중온 또는 저온에서 널리 사용됩니다. 플러그 밸브 씰링 표면은 마모가 쉽고, 고온 또는 고압의 경우 막히기 쉽고 흐름 조절에 적합하지 않습니다.
볼 밸브:
볼 밸브는 폐쇄 밸브로서 볼을 갖는 플러그 밸브로부터 밸브의 중심 주위로 전개되어 개폐를 달성하며 주로 매체의 흐름 방향을 차단, 분배 및 변경하는데 사용된다. 볼 밸브는 90도 회전 또는 작은 토크로 단단히 닫을 수 있습니다. 밸브 몸체 공동의 전체 수평은 매체의 유동 경로를 통해 저항이 거의 없습니다. 볼 밸브의 주요 특징은 소형 구조, 작동 및 유지 보수가 용이하며 물, 용매, 산 및 천연 가스 및 기타 일반 매체에 적합하며 산소, 과산화수소, 메탄 등의 거친 매체의 작업 조건에도 적합합니다. 에틸렌. 볼 밸브 몸체는 일체형 일 수도 있고 결합 될 수도 있습니다. 일반적으로 볼 밸브는 직접 열고 닫는 데 가장 적합하다고 여겨지지만 최근 개발에 따라 스로틀 링 및 흐름 제어용으로 설계되었습니다.
응용 프로그램의 차이점 :
미디어 차단 기능을 위해 플러그 밸브는 볼 밸브보다 흐름을 더 잘 제어 할 수 있습니다. 그러나 플러그 밸브의 장점은 제한적입니다. 플러그 밸브의 밀봉 표면은 볼 밸브의 밀봉 표면보다 훨씬 크기 때문에 플러그 밸브의 밀봉 성능이 향상 될뿐만 아니라 높은 토크로 인해 플러그 밸브가 유연하지 않게 작동합니다. 일반적으로 플러그 밸브는 플러그 자체의 무게로 인해 큰 구경으로 거의 생산되지 않습니다.
큰 크기의 밸브가 반전 플러그 구조를 채택하는 경우, 즉 플러그의 더 큰 직경 단부가 내려지면, 중력의 작용 하에서 밀봉 성능을 필연적으로 감소시킬 것이다. 따라서, 윤활 그리스는 밸브를 통해 흐르는 매체를 오염시킬 수 있기 때문에 윤활 그리스가있는 밸브는 천연 가스와 석유의 저장 및 운송에만 사용됩니다.
볼 밸브에 대해서는 이론적으로 플러그 밸브보다 실링 성능이 좋지 않습니다. 그러나, 볼 밸브는 큰 직경을 갖도록 만들어 질 수있다. 볼 밸브의 씰링 성능은 가공 정확도와 씰링 재료의 기술적 향상으로 인해 실제 적용 분야의 대부분의 요구 사항을 충족시킬 수있어 더 넓은 범위의 응용 분야를 얻을 수 있습니다.
플러그 밸브가 저렴

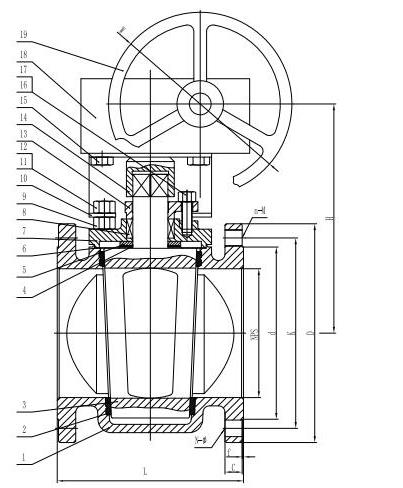

플러그 밸브의 경우 "플러그"가 부싱으로 완전히 덮여있어 밸브 본체와 플러그가 마모되지 않습니다. 부싱 및 상단 씰을 교체하면 밸브 수리 및 업데이트가 완료되어 300 ℃의 장기 서비스 요구 사항을 충족 할 수 있습니다. 이것은이 온도 범위에서 다른 경질 밀봉 금속 볼 밸브에 비해 상당한 경쟁 우위를 가지고 있습니다. 또한, 플러그 밸브 처리 영역은 상단면과 플랜지 뿐이며 다른 모든 부품은 1 단계 주조 몰딩 및 내부 몸체로 처리 할 필요가 없습니다. 볼 밸브와 비교하여 INCONEL, MONEL, HAST 합금 및 기타 특수 재료를 재료로 만들 때 처리량이 적으며 플러그 밸브는 가격면에서 유리합니다.
플러그 밸브는 일반적으로 포트가 줄어들지 만 전체 포트가 가능하므로 전체 흐름이 가능합니다. 볼 밸브는 전체 포트 또는 축소 포트 일 수 있지만 일반적으로 전체 포트입니다.
NSV 밸브는 고객의 특정 요구에 맞는 고품질 플러그 & 볼 밸브를 생산하는 데 전념하고 있습니다.
